桥梁自动化健康监测方案
一、项目背景
据统计，我国现代桥梁总数超过100万座，与此同时许多桥梁也逐渐进入了养护维修阶段。有关专家认为桥梁使用超过了25年以上则进入老化期，随着时间的推移，桥梁的安全度有所下降，其中相当多的问题是由桥梁结构本身的退化引起的。通过对桥梁的技术状况及缺陷和损伤的性质、部位、严重程度及发展趋势，弄清出现缺陷和损伤的原因，以便能分析和评价既存缺陷和损伤对桥梁质量和使用承载能力的影响，并为桥梁维修和加固设计提供可靠的技术数据。因此，桥梁监测是进行桥梁养护、维修和加固的先导工作，目的在于随时掌握桥梁的技术状况和安全状况。
二、相关规范要求：
1. 变形监测
桥梁结构基础的稳定是确保桥梁安全运营的前提，通过对桥梁基础沉降变形监测和桥箱梁挠度的监测，可以从整体上把握桥梁健康和安全状态。
2. 应力监测
桥面直接承担着车辆荷载，受荷载的影响力最为直接，因此，应力监测可以了解作为主要承力构件的受力状态，及时诊断桥梁的病害，为控制车辆荷载和桥梁结构的疲劳分析提供数据支撑。可以在桥梁重要部位安装表面应力计进行受力监测。
3. 索力监测
对于有索桥梁，索力监测是健康监测的一个重要内容，索的老化、疲劳以及受力变化会直接影响到结构的受力与安全。
4. 动力性能监测
桥梁动力特性参数（频率、振型和阻尼等）和振动水平（振动强度和幅值）是桥梁整体安全的标志，桥梁质量的退化会引起结构振动特性的变化，通过安装磁电式传感器，可以完成对桥梁振动的长期监测。
5. 裂缝监测
桥梁运营过程中，关键受力部位可能会产生裂缝，裂缝的发展趋势是判断结构承载能力的重要指标。
6. 环境参数监测
工作环境包括：环境温度、湿度、风力风向、实时路况等多方面的监测。

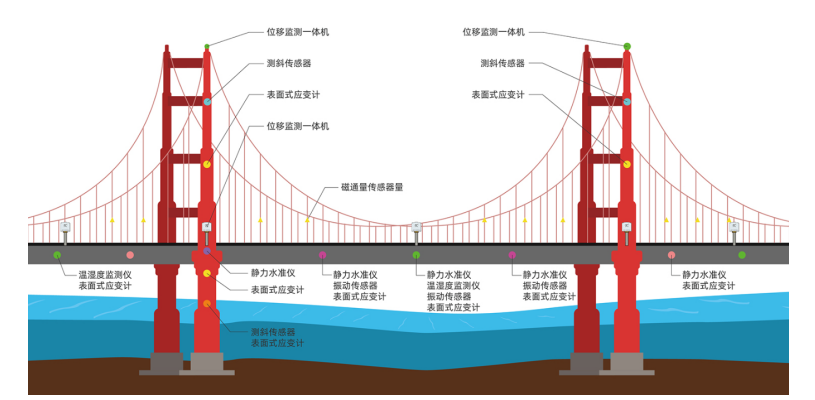

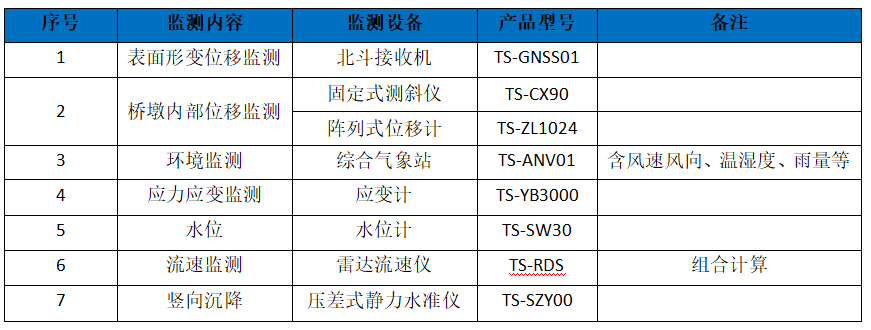

三、监测因素以及系统拓扑图

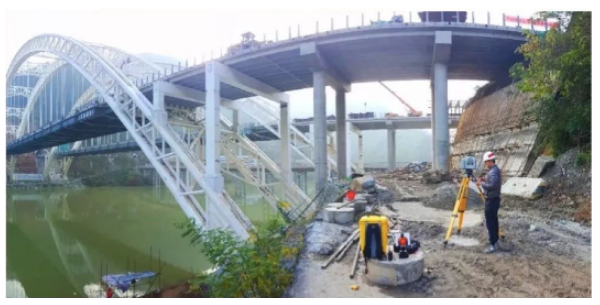

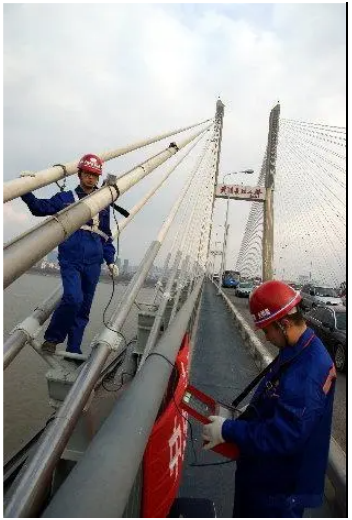

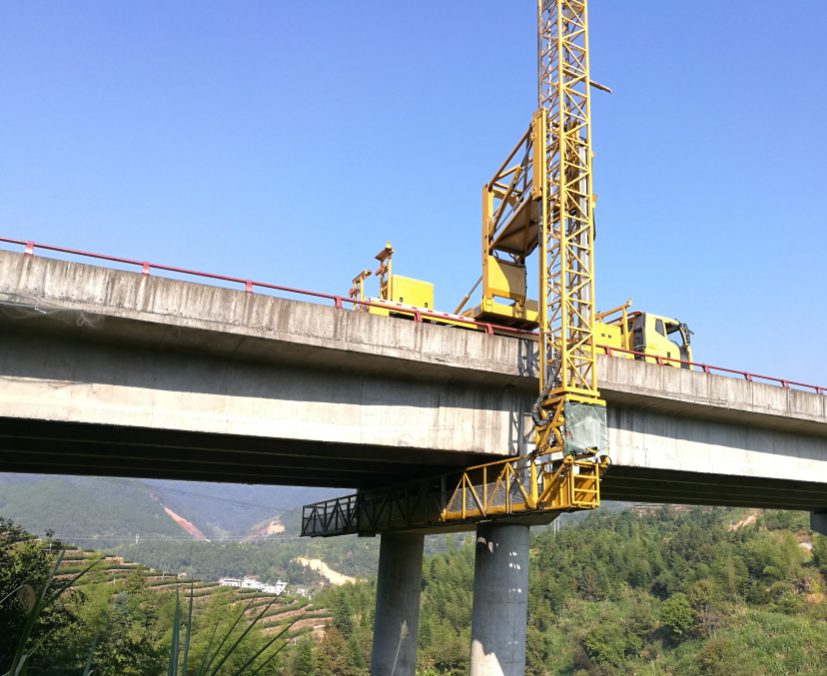

四、现场安装照片
